Ochrany a filtry síťového napájení Kvalitní napájení znamená klidný provoz vaší audio a video techniky

1. Proč řešit napájení

2. Co jsou ochrany a filtry napájení

• Proč se používají
• Kde a jak se uplatní

3. Mobilní a stálá řešení

• Mobilní (přenosné)
• Pro pevné instalace

4. Filtr napájení

• K čemu slouží
• Kde má největší přínos

5. Ochrana napájení

• Proč je důležitá
• Ochrana vaší investice

6. Stabilizátor napájení

• Jak je to dnes v praxi
• Kdy a čím stabilizaci řešit

7. Doplňkové a užitečné funkce filtrů a ochran

• Ukazatele napětí a proudu
• Indikace chyb a problémů
• Oddělené napájecí okruhy
• Okruh pro digitální zařízení
• Zpožděné okruhy
• Nefiltrované zásuvky
• Centrální vypínač
• USB napájení
• Osvětlení

8. Časté mýty a nedorozumění

9. Tipy a vychytávky

10. Shrnutí

1. Proč řešit napájení

Problémy s napájením se netýkají jen profesionálních studií, ale velmi často i domácích studií, zkušeben, klubů a samozřejmě pódií. Ochrany a filtry napájení pomáhají zajistit spolehlivý provoz, chrání techniku v hodnotě desítek až stovek tisíc korun a představují jednoduchou investici, která se dlouhodobě vyplatí.

2. Co jsou ochrany a filtry napájení

Proč se používají

Ochrany a filtry napájení jsou zařízení, která se zapojují mezi elektrickou zásuvku a techniku. Jejich úkolem je chránit audio a video zařízení před problémy v elektrické síti a zajistit stabilnější a spolehlivější provoz celé sestavy.

Kde a jak se uplatní

Pomáhají omezit rušení, chrání zařízení před přepětím nebo přetížením a zvyšují klid při práci i vystoupení. Používají se v domácích i profesionálních studiích, zkušebnách, divadlech a při live produkci – všude tam, kde není kvalita napájení vždy ideální.

V kostce

• Stabilnější provoz techniky i její ochrana
• Prevence rušení a problémů
• Ideální pro studio i live produkce

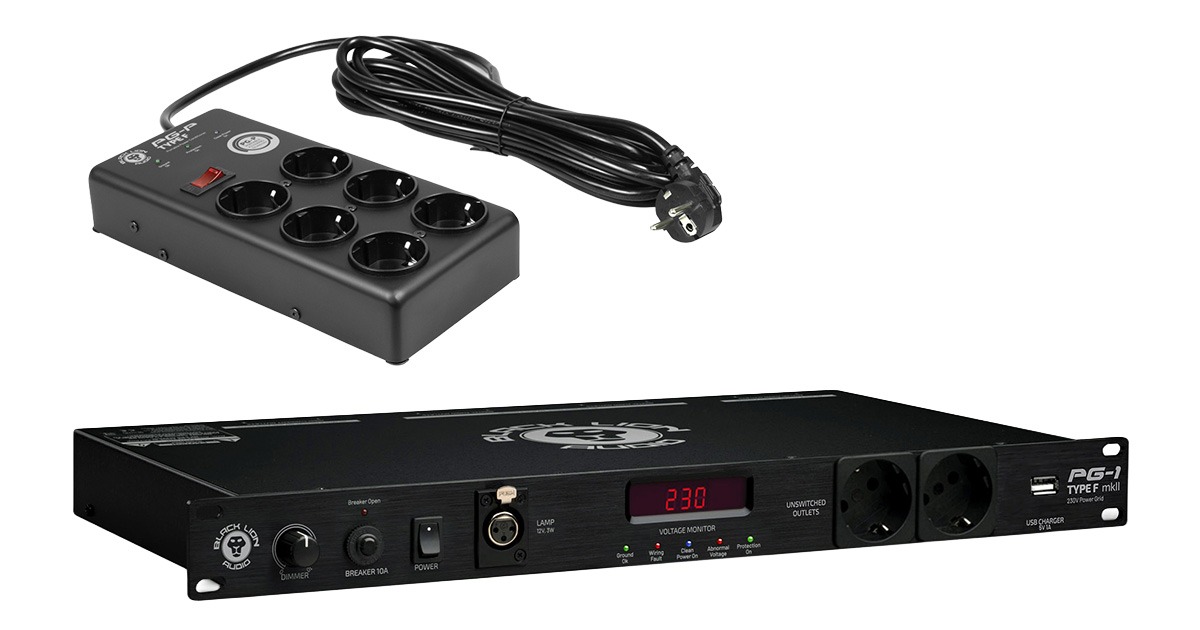

3. Mobilní a stálá řešení

Mobilní (přenosné)

Mobilní ochrany a filtry napájení jsou vhodné pro hudebníky, zkušebny, domácí studia i live produkci. Snadno se přenášejí, rychle zapojují a umožňují bezpečné napájení techniky i v prostředí, kde nemáte jistotu kvality elektrické sítě.

Pro pevné instalace

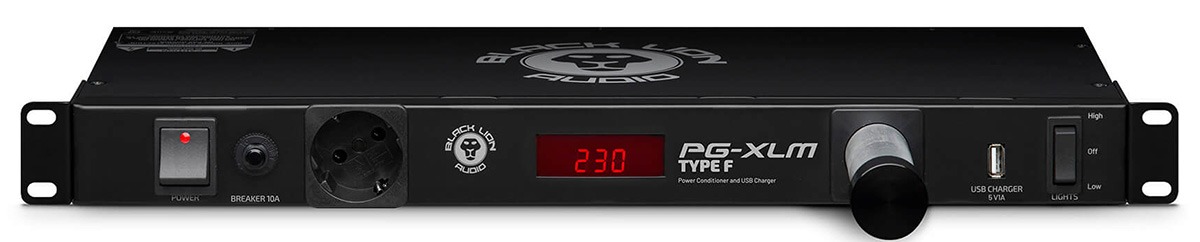

Tato řešení jsou určena pro trvalé zapojení ve studiu, technické místnosti nebo racku. Často mají podobu 19" zařízení a slouží jako centrální bod napájení celé sestavy, což zjednodušuje obsluhu a zvyšuje přehlednost zapojení.

4. Filtr napájení

K čemu slouží

V elektrické síti se běžně pohybuje velké množství šumů a různých signálů přenosové soustavy, které většině spotřebičů nevadí. U studiových přístrojů a audio techniky ale mohou mít neblahý vliv – projevují se ve zvuku jako šum, brum nebo jiné rušivé artefakty. Filtr napájení tyto nežádoucí vlivy omezuje a vytváří klidnější prostředí pro provoz citlivé elektroniky.

Kde má největší přínos

Nejcitlivější na kvalitu napájení jsou starší vintage a lampové přístroje, u kterých může filtr napájení výrazně pomoct k bezproblémovému fungování a čistšímu vnímání zvuku a jeho barvy. Filtry se běžně používají ve studiích, u monitorů, audio rozhraní a další citlivé techniky.

V kostce

• Potlačení šumu a rušení
• Lepší a čistější fungování techniky
• Ideální pro vintage a lampy

5. Ochrana napájení

Proč je důležitá

Kvalitní audio a video přístroje bývají velmi citlivé na stav elektrické sítě a zároveň představují významnou finanční investici. Přepětí, špičky nebo nestabilní napájení, které běžným spotřebičům nevadí, mohou u studiové techniky způsobit poruchy, nestabilní chování, nebo dokonce její trvalé poškození.

Ochrana vaší investice

Ochrana napájení obvykle stojí jen několik tisíc korun, ale chrání citlivá zařízení a nástroje v hodnotě až stovek tisíc. Jediný problém v síti může poškodit současně více přístrojů. Kvalitní ochrana výrazně snižuje riziko drahých oprav, výpadků práce nebo zrušeného vystoupení.

V kostce

• Ochrana proti přepětí a špičkám
• Malá investice, velká jistota
• Prevence poškození cenné techniky

6. Stabilizátor napájení

Jak je to dnes v praxi

Moderní audio a video přístroje jsou dnes vybaveny kvalitními napájecími zdroji, které nevyžadují přesné a dokonale stálé napájecí napětí. Díky tomu si většina současné techniky dokáže poradit s běžnými výkyvy v elektrické síti bez negativního dopadu na provoz nebo zvuk – většinou není třeba řešit stabilizaci napájecího napětí.

Kdy a čím stabilizaci řešit

U větších produkcí se případné výpadky nebo nestabilita napájení řeší samostatnou napájecí centrálou, nikoliv stabilizací v power conditioneru. Právě proto se stabilizace napětí do většiny ochran a filtrů napájení dnes vůbec neosazuje. Pokud je ale stabilizace potřeba, lze s úspěchem použít běžné stabilizátory napájení nebo UPS, a to zejména pro přístroje s malým odběrem.

V kostce

• Moderní technika zvládá výkyvy napětí
• Stabilizace není běžnou součástí filtrů
• Stabilizátory a UPS pro techniku s malým odběrem

7. Doplňkové a užitečné funkce filtrů a ochran

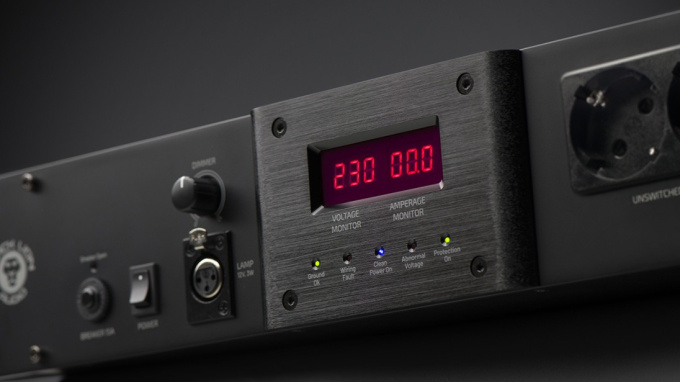

• Ukazatele napětí a proudu – umožňují rychle zkontrolovat stav elektrické sítě a zatížení celé sestavy.

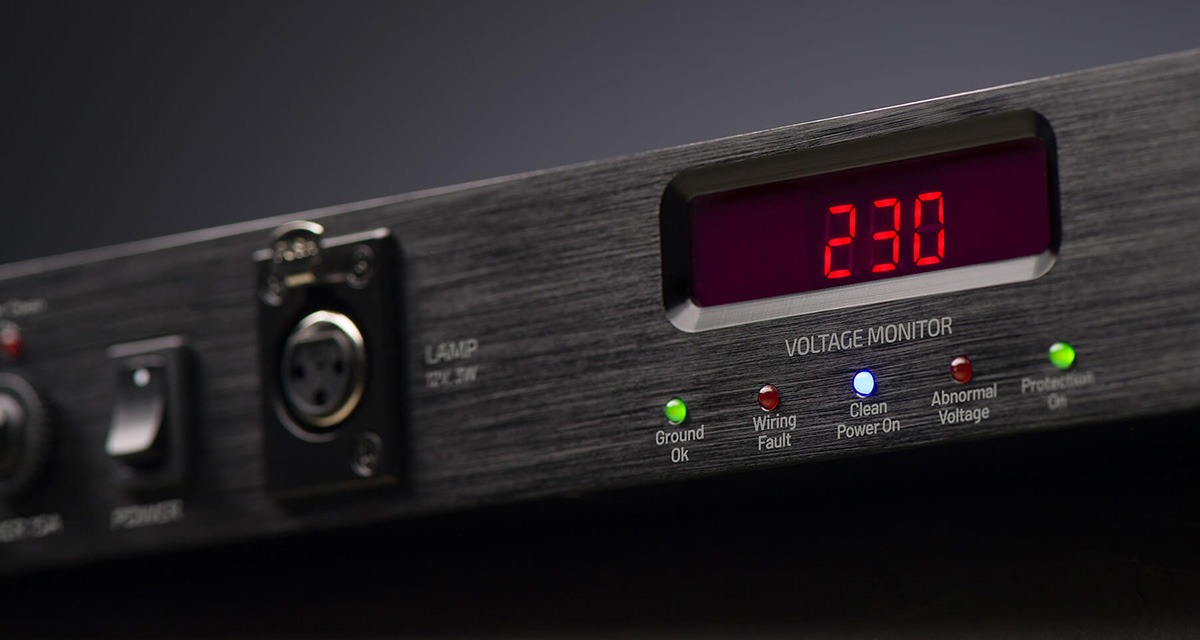

• Indikace chyb a problémů – upozorňuje na potíže v napájení nebo zemnění, časté zejména na pódiích a ve starších budovách.

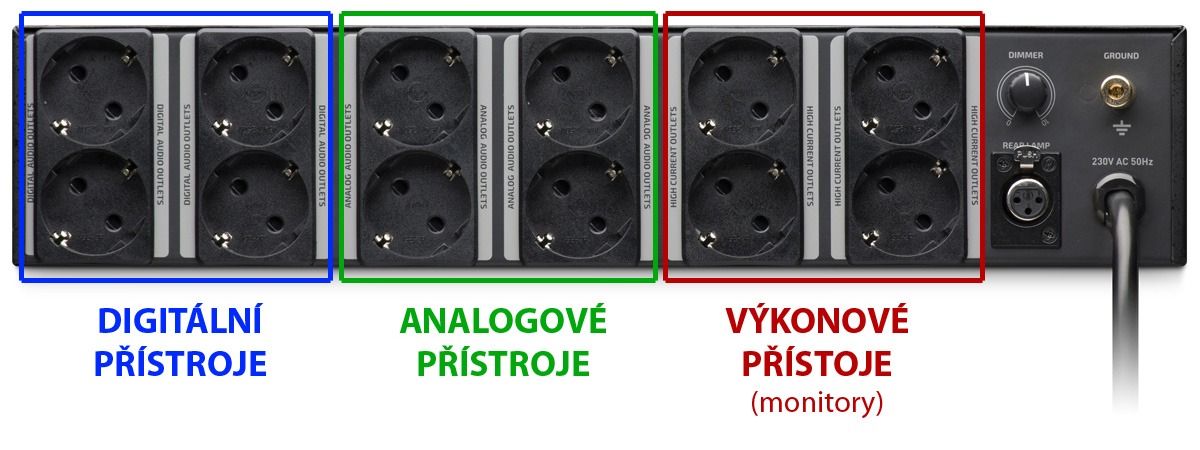

• Oddělené napájecí okruhy – samostatné větve pro analogová, digitální a výkonová zařízení pro přehlednější a vyvážený provoz celé sestavy.
• Okruh pro digitální zařízení – bývá vybaven zpětnou filtrací, která omezuje šumy a rušení vznikající v napájecích zdrojích připojené digitální techniky.
• Zpožděné okruhy – jsou určeny pro výkonová zařízení. Chrání např. studiové monitory a zesilovače před zapínacími rázy. Současně rovnoměrněji zatěžují proudové jističe.

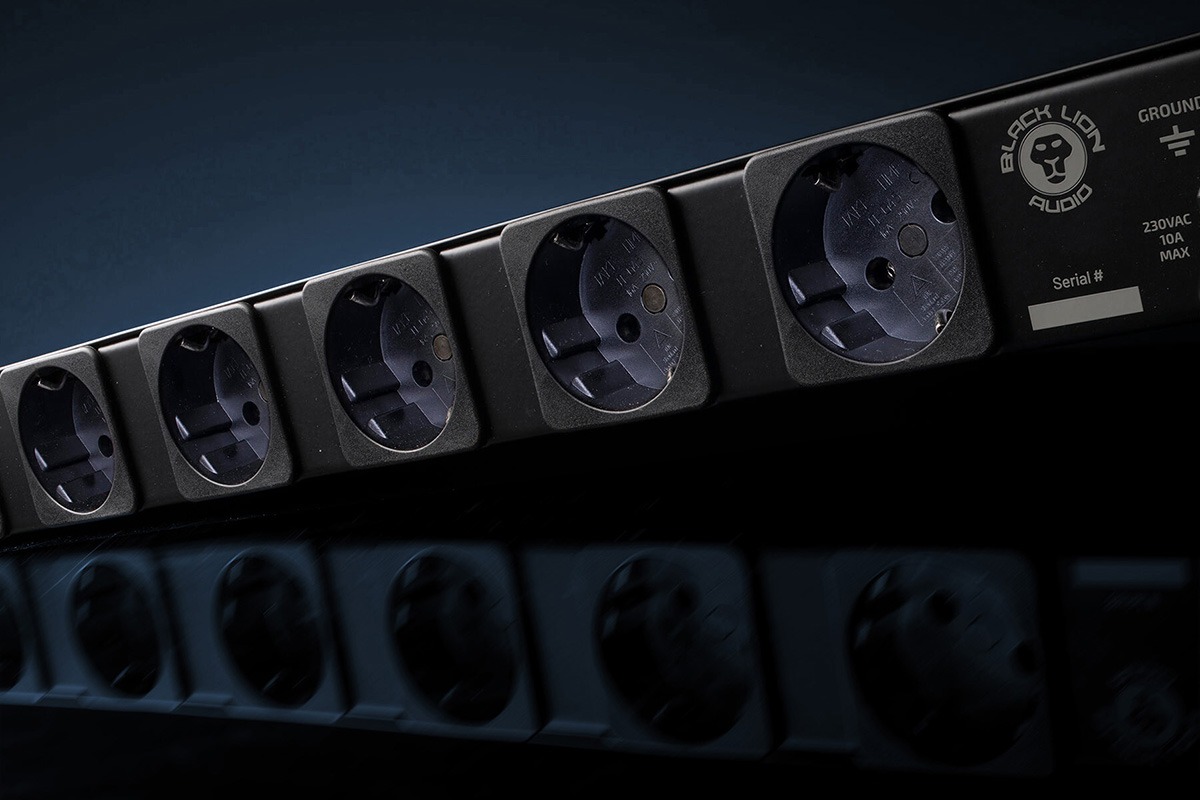

• Nefiltrované zásuvky – určené pro běžné spotřebiče, externí zařízení, dobíječky nebo notebooky, které filtraci nevyžadují. Ty jsou pak odděleny od studiové techniky.
• Centrální vypínač – jednoduché a bezpečné zapnutí i vypnutí celé sestavy jedním tlačítkem.
• USB napájení – praktické dobíjení telefonů, tabletů nebo drobného příslušenství.
• Osvětlení – osvětlení racku nebo pracovního prostoru pro lepší orientaci ve studiu i na pódiu. Bývá vybaveno stmívačem.

8. Časté mýty a nedorozumění

• „Stačí obyčejná prodlužka“ – prodlužovací kabel pouze rozvádí elektřinu, ale techniku nijak nechrání ani nefiltruje napájení.
• „Filtr vylepší zvuk“ – filtr zvuk nezlepšuje, ale odstraňuje rušení, které ho může zhoršovat. V současnosti díky všudypřítomnému rušení ale často ke zlepšení dochází.
• „Ochrany jsou zbytečné, doma je síť v pořádku“ – rušení a špičky často vznikají přímo v domácí elektroinstalaci nebo provozem jiných zařízení a domácích spotřebičů.
• „Je to jen pro profesionální studia“ – domácí studia a malé sestavy mohou být na kvalitu napájení často citlivější než profesionální studiová technika.
• „Všechny ochrany fungují stejně“ – liší se kvalitou, funkcemi i určením. Levné řešení nemusí stačit a někdy může problémy i vytvořit.
• „Stabilizátor musí mít každý“ – většina moderní techniky stabilizaci nepotřebuje, řeší se jen ve specifických případech.
• „Je to zbytečně drahé“ – kvalitní ochrana v řádu tisíců korun chrání techniku v hodnotě desítek až stovek tisíc

9. Tipy a vychytávky

• Jedna ochrana pro celou sestavu – zapojení všech audio zařízení do jedné ochrany pomáhá předcházet brumu a problémům se zemí.
• Rozdělení zařízení podle typu – analogová, digitální a výkonová zařízení zapojujte do odpovídajících okruhů, pokud jsou k dispozici.
• Centrální zapínání a vypínání – chrání techniku a šetří čas při startu i ukončení práce.
• Pozor na monitory a zesilovače – zpožděné zapnutí výkonového okruhu zabrání nepříjemným rázům při zapnutí a případnému ohrožení reproduktorů.
• Digitální techniku oddělujte – počítače, převodníky a síťová zařízení patří do okruhů se zpětnou filtrací.
• „Nebezpečná“ spotřební technika stranou – routery, Wi‑Fi adaptéry, switche, modemy, síťové prvky, notebooky, USB dobíječky a podobná zařízení nikdy nezapojujte přímo do napájení studiové sestavy.
• Nefiltrované zásuvky používejte chytře – nejsou součástí studiového okruhu a jsou ideální pro notebooky, nabíječky a běžné spotřebiče.
• Live produkce – nikdy se nespoléhejte na kvalitu zásuvek na pódiu nebo v klubu.
• Řešení brumu začíná u napájení – než budete měnit kabely, zkontrolujte zapojení napájení.
• Vždy s ochranou – heslo neplatí pouze pro rebelující rockery. Pokud jste hudebník nebo máte mobilní studio, měla by pro vás být ochrana vašich cenných nástrojů a přístrojů samozřejmostí.

⚠️ Zásuvky a elektrická síť

Většinu moderních studiových a audio přístrojů připojíte bez problémů. U některých starších zařízení se ale můžete setkat se zástrčkou, kterou nelze zasunout do eurozásuvky používané u filtrů a ochran napájení. Jednoduchým řešením je použití kvalitního prodlužovacího kabelu s odpovídající zástrčkou a zásuvkou.

Ochranné a filtrovací obvody mohou v některých instalacích způsobovat „vyhazování“ citlivých jističů nebo proudových chráničů. To obvykle ukazuje na stav elektroinstalace nebo kvalitu napájecí sítě. V takovém případě je nutná kontrola odborníkem. Jakékoli úpravy nikdy neprovádějte sami!

Shrnutí

Kvalitní napájení je základ, který má zásadní vliv na spolehlivost, klidný provoz i životnost audio a video techniky. Ochrany a filtry napájení pomáhají předcházet rušení, výpadkům i poškození citlivých a často velmi drahých přístrojů – a to s relativně malou investicí.

Správně zvolený filtr nebo ochrana napájení dává smysl v domácím studiu, profesionálním provozu i při live produkci. Nejde o zbytečný luxus, ale o praktickou a často i nutnou součást sestavy, která chrání techniku, šetří čas, nervy i peníze a přispívá ke klidnější práci i pódiovým vystoupením.
