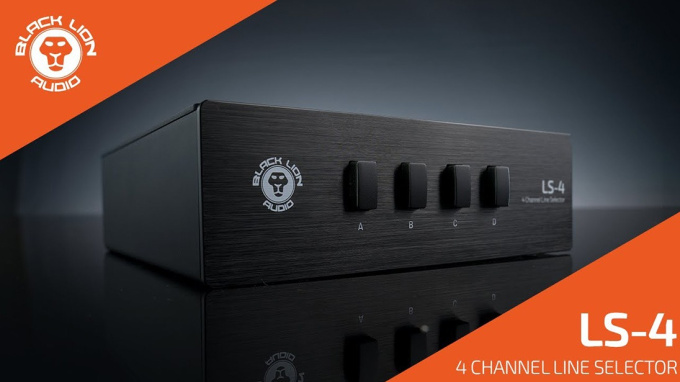

Black Lion Audio LS‑4: Detailní pohled na pasivní přepínač pro studia Pojďme prozkoumat, jak přesně funguje tento masivní symetrický přepínač a proč čistí studiové zvuky

Srdce z kovu a naprosto čistá cesta zvuku

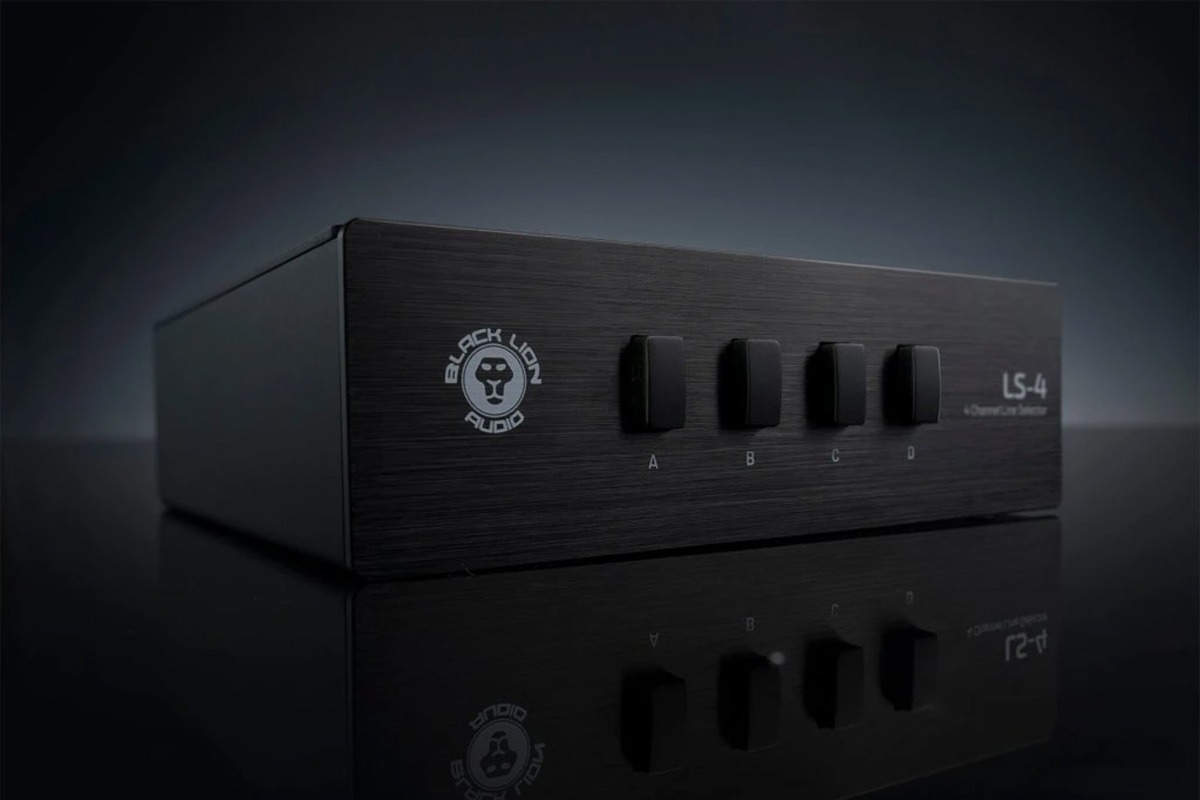

Když poprvé vybalíte tento přístroj, překvapí vás jeho fyzická robustnost, která je založena na pevném ocelovém šasi a eloxovaném hliníkovém čelním panelu. Tato konstrukce „jako tank“ váží zhruba necelého tři čtvrtě kilogramu, což má v praxi jeden velmi důležitý důsledek – zařízení neklouže po stole ani tehdy, když do něj zapojíte deset těžkých TRS kabelů.

Hlavním technologickým pilířem je zde stoprocentně pasivní obvod, což znamená, že v signálové cestě nefigurují vůbec žádné aktivní součástky, elektronky ani tranzistory, které by zvuk jakkoliv zabarvovaly nebo ovlivňovaly. Přístroj využívá plně symetrické připojení, čímž se zásadně odlišuje od levných nesymetrických přepínačů, které mají často tendenci zanášet do zvukového systému nepříjemný brum. Jelikož nedisponuje vlastním ovládáním hlasitosti, nedochází v něm k takzvanému „impedance loadingu“. Tedy změnou nastavení ovládání dochází ke změně impedancí, a toto může i v pasivním obvodu nechtěně měnit barvu přenášeného zvuku.

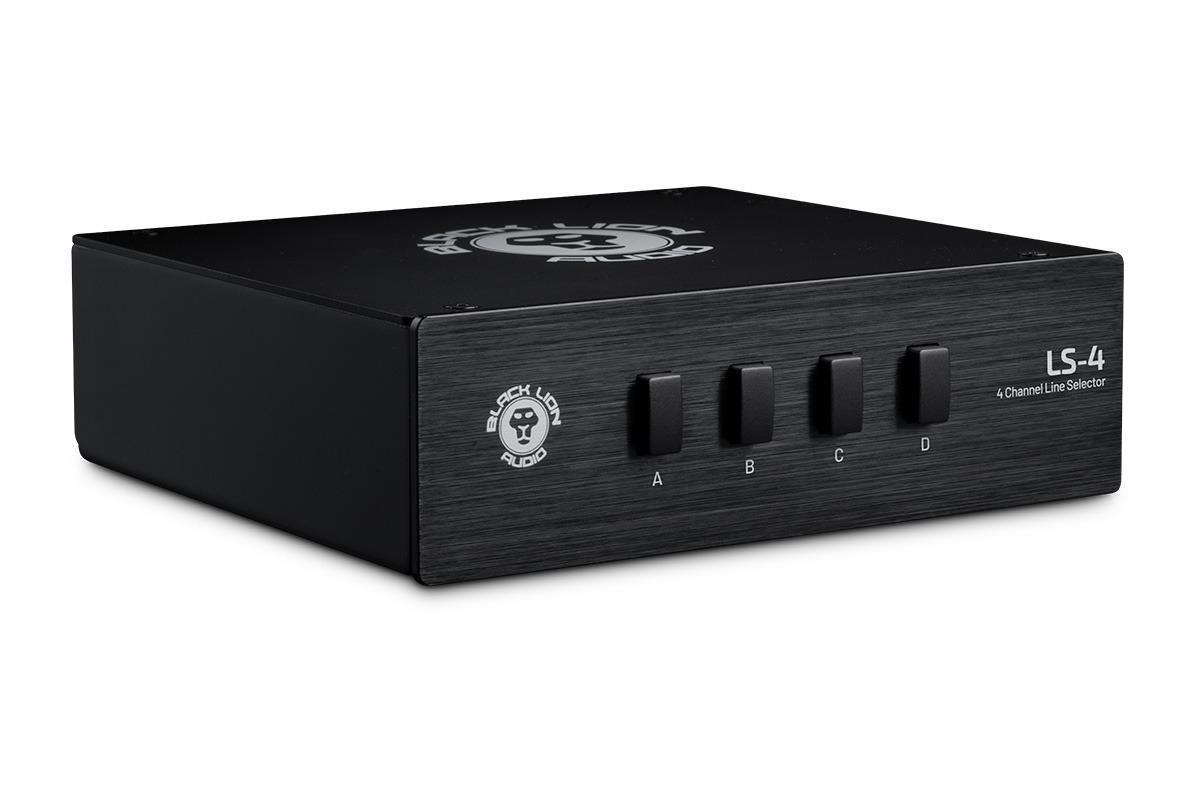

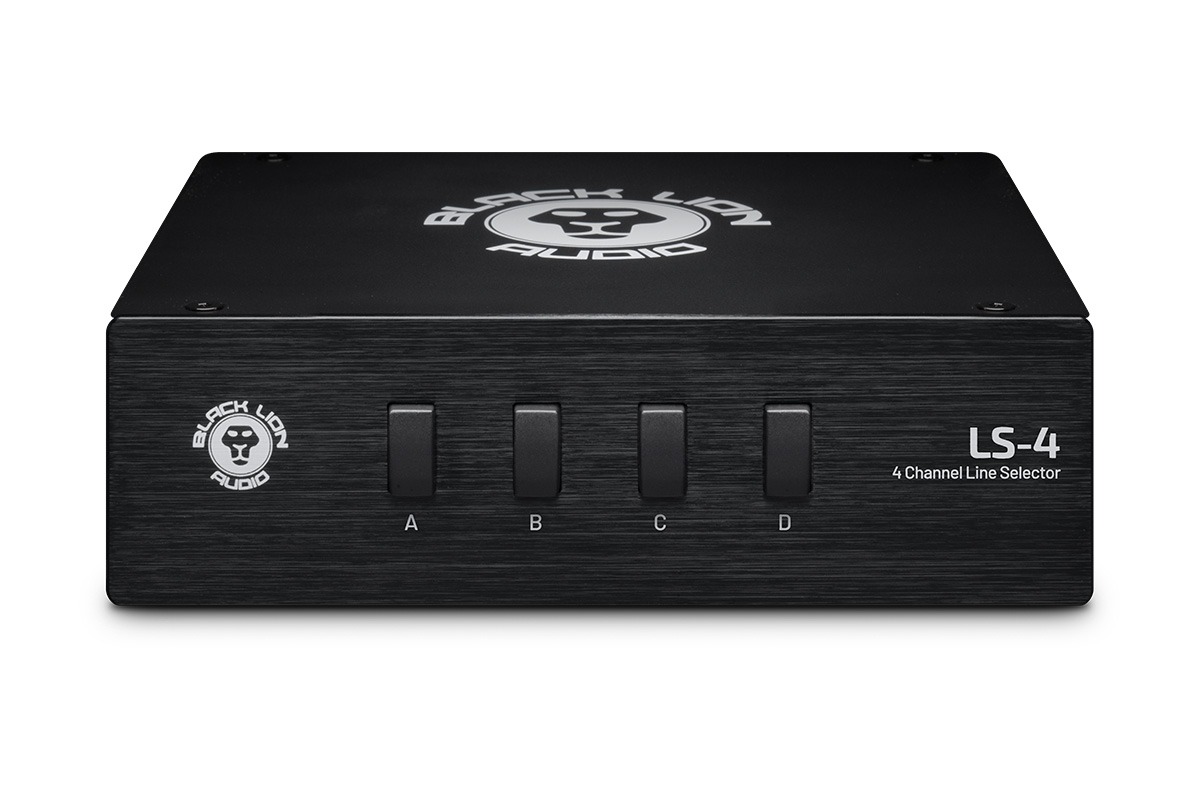

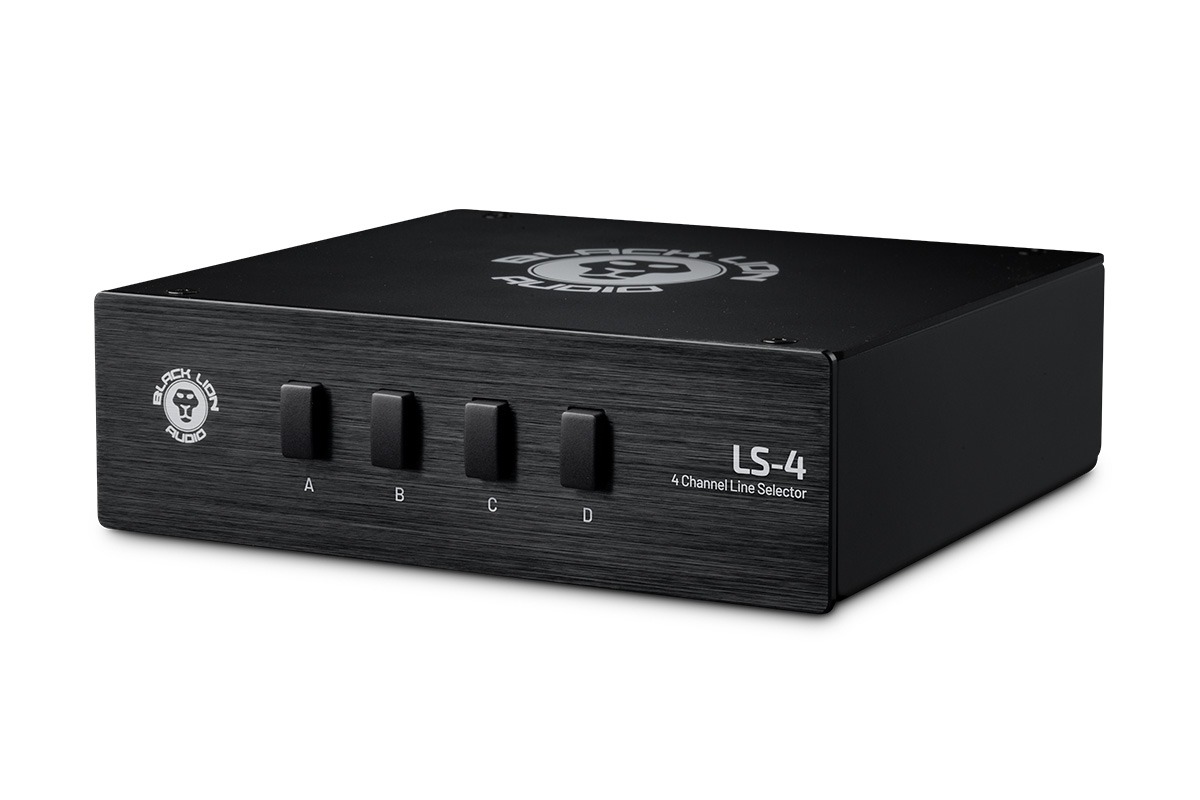

GALERIE: Black Lion Audio LS‑4

49054904490349074902

Směrování signálu a britský režim pod kapotou

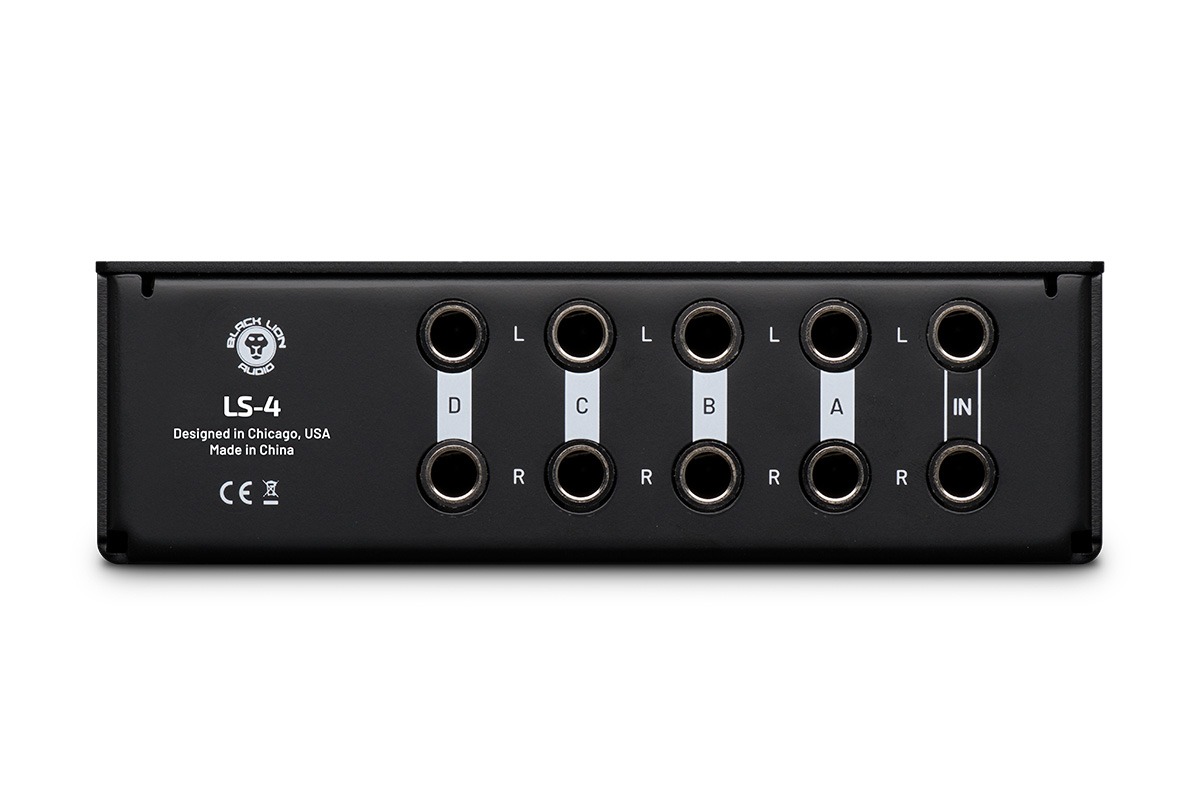

Základní funkcí je směrování jednoho vstupu do čtyř výstupů a přepínání mezi až třemi páry studiových monitorů a jedním připojeným subwooferem. Kouzlo propojení se skrývá v mechanickém provedení přepínačů, které uživatelům umožňuje stisknout všechna tlačítka současně. Tomuto neoficiálnímu triku se v profesionální sféře přezdívá britský režim a proměňuje jinak obyčejný přepínač v aktivní rozbočovač pro paralelní propojovač. V praxi tak můžete vzít například jeden zaznamenaný vokál a poslat ho zcela nezměněný do čtyř různých kompresorů či efektů současně, abyste tyto čtyři hlasy následně mohli libovolně smíchat zpět ve vašem nahrávacím softwaru.

Je ale důležité pochopit fyzikální realitu takto zapojených pasivních rozbočovačů. Pokud pošlete signál do všech výstupů najednou, dojde logicky k mírnému útlumu výsledné hlasitosti, tento pokles je však zcela lineární a lze jej naprosto snadno kompenzovat na vstupu vaší zvukové karty.

Další skrytou hardwarovou zbraní je odpojení země, takzvaný ground lift. Určeno pro boj s elektrickým brumem (50 Hz apod.). Zařízení obsahuje interní přepínače pro každý kanál zcela zvlášť, což spolehlivě eliminuje zemní smyčky a řeší většinu obvyklých problémů s ruchy, což je u vybavení v této příznivé cenové relaci velká rarita.

Kreativní zapojení a mechanická odezva tlačítek

I když výrobce oficiálně neuvádí, že by byl přístroj obousměrný jako někteří jeho přímí konkurenti, tak jej s úspěchem můžete využít i inverzně. Při velice opatrném nastavení úrovní vstupních signálů funguje zařízení spolehlivě i jako pasivní mixážní pult, kdy do něj pošlete čtyři různé hardwarové syntetizátory a ty se fyzicky spojí do jediného hlavního výstupu.

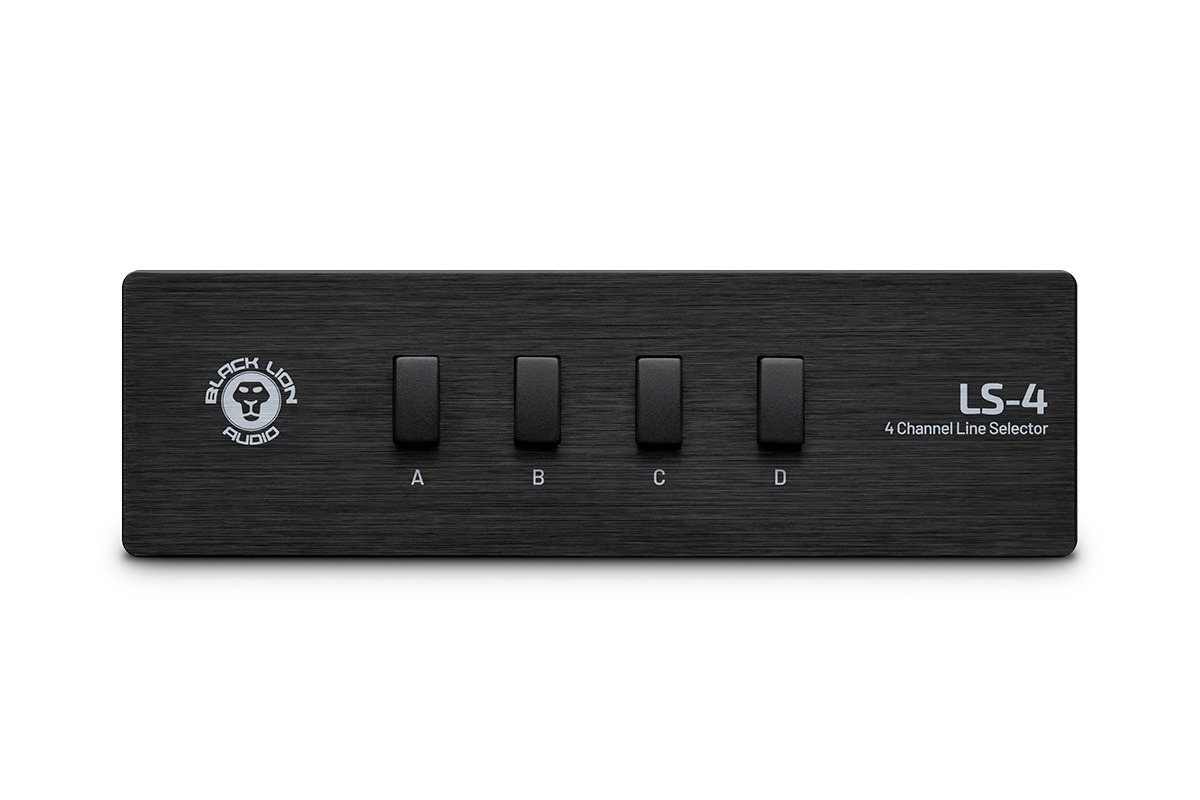

Samotná obsluha pak probíhá přes tlačítka, která mají pevný a velmi rovnoměrný odpor, takže nepůsobí levným dojmem a při samotném přepínání slyšitelně necvakají do signálu. Tato promyšlená a plynulá mechanika je kriticky důležitá zejména proto, že účinně zabraňuje přenosu mechanických vibrací do citlivých mikrofonních kabelů ležících v bezprostřední blízkosti přepínače.

Ačkoliv jsme se dnes podívali primárně na to, jak tento elegantní kousek techniky funguje v reálném nasazení, nelze na závěr nezmínit lehké hodnocení. Za cenu tři a půl tisíce korun vyřeší mnoha uživatelům letitý problém s nedostatkem výstupů. A oproti (po stole běhajícím) plastovým alternativám se může stát v poměru k ceně naprosto bezkonkurenčním a spolehlivým základem každého moderního studia.
